Kompanzasyon Nedir?

Normal şartlarda elektrik enerjisinin kaliteli ve etkin şekilde olabilmesi için gerilim ve akım arasında min. derecede faz farkı olmalı. Ancak Endüktif güç yani akımın gerilimden geri seviyede kalması ve kapasitif güç yani akımın gerilimde ileri seviyede olması sonucunda akım ve voltaj arasında faz farkı oluşacaktır. Bu oluşan faz farkını engelleyebilmek için yaptığımız işleme kompanzasyon  denir.

Ag  ve og sistemlerinde bu işlem kompanze pano ile yapılır.

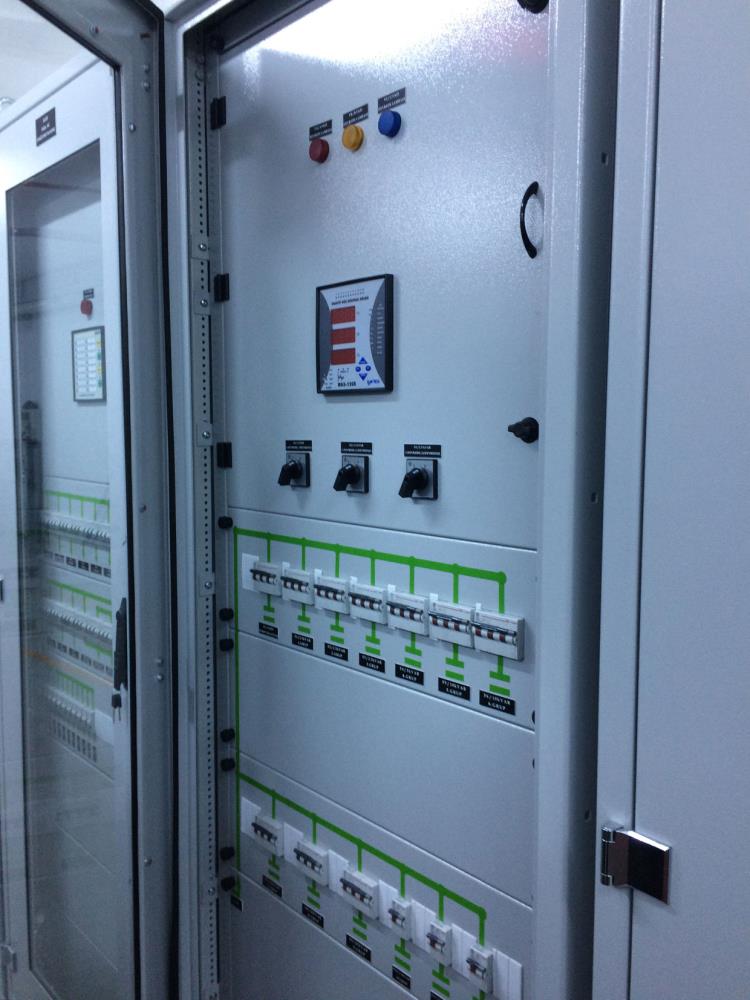

Kompanzasyon Panoları

Mevcut sistemlerde gereksiz güç kullanımlarını engellemek için reaktif güç kontrol amacı ile üretilen panolardır.

Endüktif etkinin izlendiğinde kondansatör kullanılarak kompanzasyon işlemi yapılıyorken, Kapasitif etkinin izlendiğinde ise şönt reaktörler uygulanarak kompanzasyon işlemi yapılır.

Kompanzasyon Panosu Nelerden Oluşur?

• Kademe sayısına uygun olan Reaktif Güç Kontrol Rolesi,
• Her kademe için uygun olan amperajlı yük kesici veya şalter / otomat
• Kompanzasyon kontaktörü (Bazı durumlarda güç kontaktörü)
• Tristör
• Harmonik filtre reaktörü (Gerekli durumlarda)
• Kondansatörler (Uygun gerilim dayanımında seçilmiş)
• Şönt reaktörler (gerekli durumlarda ve sürücüsü ile birlikte)
• Deşarj Bobini
• Işıklı Buton / Mandal Buton (Manuel devreye almalar için)
• Bakır Bara (Uygun kesitte)
• Havalandırma Fanı (Kompanzasyon gücüne göre gerekli güç ve adette)

Kompanzasyon Panosu Çeşitleri Nelerdir?

Pano Tipine Göre Kompanzasyon Panoları;

• Sabit Bölüm Kompanzasyon Panoları
• Çekmeceli Kompanzasyon Panoları

Yüke Göre Kompanzasyon Panoları;

• Kondansatörlü Kompanzasyon Panoları
• Şönt Reaktörlü Kompanzasyon Panoları (Kapasitif yükü düşürmek için kullanılır)
• Kondansatör-Şönt Reaktörlü Kompanzasyon Panoları

Kullanılan Malzemeye Göre Kompanzasyon Panoları;

• Güç Kontaktörlü Panolar
• Kompanzasyon Kontaktörlü Kompanzasyon Panoları ( Endüktif yükü düşürmek için kondansatörlerin kullanıldığı kompanzasyon panolarıdır.)
• Tristörlü Panoları ( Akımın hızlı değiştiği sistemlerde kullanılır. Kompanzasyon Kontaktörlerine göre daha hassastırlar, hızlı açılıp kapanabilirler, )
• Harmonik Filtreli Panoları  (Kompanzasyon Sistemlerindeki kondansatörlerde aşırı ısınma olduğu durumlarda kondansatörlerin önüne harmonik filtre reaktörleri yerleştirilerek pasif filtreleme yapılır. Harmonik Filtrelerin kullanıldığı kompanzasyon panolarına Harmonik Filtreli Kompanzasyon panosu denir.)

Üretilen Kompanzasyon panolarını, sahaya montajını yapıp devreye alındıktan sonra periyodik aralıklarla bakım ve kontrolü yapılmalıdır.

Aşağıdaki konulara dikkat etmeli;

• Reaktif güç kontrol rolesi  (kontaklar geçirmiyor olabilir, yapışmış olabilir)
• Kullanım süresi uzadıkça ölçme hassasiyeti değişebilir,
• Kondansatörlerin üzerinde yazan değerleri sağlayıp sağlamadığı
• Aşırı devreye girip çıkmalardan dolayı patlama olup olmadığı

Kompanze panolarının bakımları zamanında yapılmaz ise yetersiz kompanzasyon veya fazla kompanzasyon yapıyor olabilir.

Bu tip durumlarda endüktif veya kapasitif ceza uygulanabilir.

Kesir' de Üretilen Kompanzasyon Panoları Çeşitlerinden Bazıları;

ag dağıtım ve kompanzasyon panoları, 50 kw kompanzasyon panosu, 100 kw kompanzasyon panosu, elektrik kompanzasyon panosu, 30 kw kompanzasyon panosudur.

 Kesir' de Kompanzasyon Panosu Üretimi ;

Kesir Mühendislik olarak Türkiye' nin sayılı otomasyon panosu, ag pano, og pano, PLC pano, kompanzasyon panosu, elektrik pano imalatı ve pano montajı yapan pano firmalarından biriyiz. İşimizin sırrı kaliteli işçilik, zamanında teslimat, kalite belgelerimiz ve referanslarımızdır.

İmal edilen panoların hem Türkiye hem de yurtdışı ülkelere satışları yapılmaktadır.



Örnek Pano Dizayn ve İmalat Projelerimize Bizden Haberler sayfamızdan erişebilirsiniz.

Gerçekleştirdiğimiz Projelerimize Referanslarımız sayfamızdan erişebilirsiniz.

Broşürlerimizi  buradan inceleyebilirsiniz.

Pano Dizayn ve İmalat Fiyatları Hakkında Detaylı Bilgi İçin Bizimle İletişime Geçiniz.
